（1）调节池

经管网收集的农村污水首先通过调节池内的格栅，大的悬浮物通过格栅被拦截，之后进入调节区进行水质水量的调节，同时接纳污泥池的上清液，之后通过潜污泵将混合污水提升至改良MBBR一体化生化处理罐。

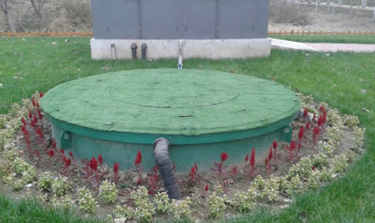

    （2）改良MBBR一体化生化处理罐

改良MBBR一体化生化处理罐是集生化处理、污泥回流及沉淀功能为一体的多功能处理罐。调节池出水首先进入生化区（内筒），通过向生化区中投加一定数量的生物膜悬浮载体填料，在填料内部生长一些厌氧或者兼氧菌，外部为好氧菌。每个填料都为一个微型反应器，在曝气搅拌作用下，保证废水与生长于载体填料中的微生物膜广泛而频繁的接触。提高系统传质效率的同时，可更新生物膜，强化生物膜的活性。悬浮载体填料与原有活性污泥形成更为复杂的复合式生态系统，附着生长在填料上的生物膜使生物池中的生物量大大增加。在活性污泥与悬浮载体填料表面的生物膜共同作用下，大大提高系统的抗冲击负荷能力，提高污水处理的效果，达到稳定出水水质的目的。生化区出水进入沉淀区，沉淀区顶部设有出水管将处理后的水排出罐体，沉淀区下部的污泥一部分回流到生化区，剩余污泥通过排泥管排出罐体进入污泥池。

    （3）污泥池

改良MBBR一体化生化处理罐里产生的剩余污泥在静压作用下，通过管道排入污泥池，剩余污泥在污泥池中进行浓缩及降解，实现污泥的减量。

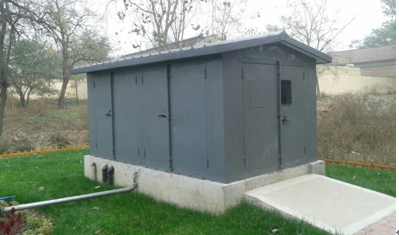

    （4）控制间

     本工程所有设备采用PLC控制，实现无人值守。

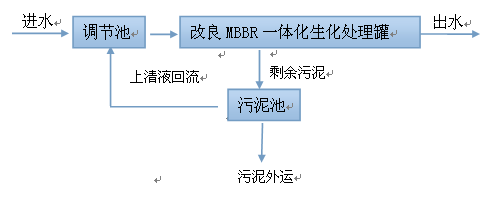

工艺流程

（1）操作维护简单：主体填料及曝气系统寿命长，构造简单，便于操作和维护管理。

（2）占地小：由于生化区容积负荷高，且处理罐集生化、沉淀及过滤功能于一体，因此大大节省了占地面积。

（3）减少剩余污泥量：由于污水处理、污泥沉淀和污泥回流实现了一体化，从而使系污泥减量化。

（4）抗冲击负荷能力强、处理效率高：设备中保持较高的污泥浓度，因此有机物去除率高、脱氮效果好，且高浓度的微生物和附着生长方式可有效分散来水水质波动，出水稳定，抗冲击负荷能力显著高于传统活性污泥法，对有毒物质具有很强的耐受性。

（5）生物反应区无堵塞，生物反应区容积得到充分利用，没有死角

由于填料和水流在整个生物池内都能得到混合，从根本上杜绝了生物池的堵塞可能，因此池容得到完全利用。

（6）运行成本低：整个工艺仅需要提供保证系统正常运转的曝气量，运行成本低。

（7）工艺流程简单、造价低。

（8）不存在活性污泥工艺普遍存在的污泥膨胀及污泥流失问题。

---

案例展示

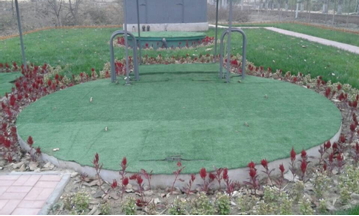

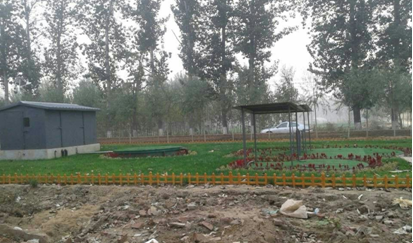

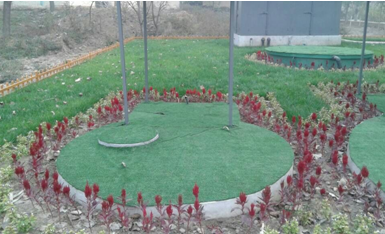

     天津市武清区寺各庄镇污水处理项目
