工艺描述

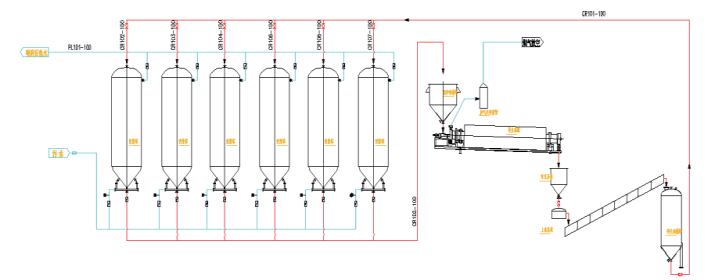

生物焦吸附再生工艺包括：生物焦吸附系统；生物焦排焦系统；生物焦再生活化系统，生物焦上焦系统组成。工艺流程示意图如下：

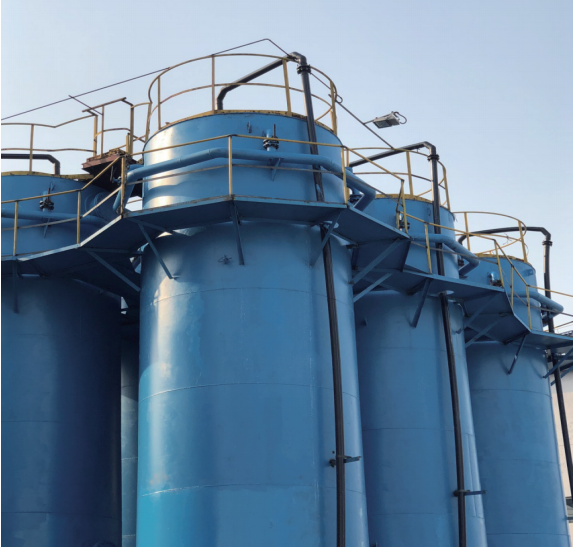

生物焦吸附系统

生物焦吸附系统采用地上钢结构的塔体，根据处理规模的大 小，吸附塔可设置成并联结构或 串联结构，也可串联并联相结合，每个塔体内部安装有布水器 及布料器，内部设有排焦器，塔体尺寸根据处理污水规模由设计决定。每个塔体配有包括：布料器，布水器，排焦器，进出水管，电动阀门等。原水在塔体内完成吸附过程。

生物焦上焦及排焦系统

生物焦饱和后，需停止进水，对生物焦进行再生。排焦过程为通过吸附塔底部的排焦口，将生物焦从塔体底部排出。排出的生物焦进入饱和焦塔内。再生完成的生物焦通过活化系统后进入封闭的上焦系统，通过上焦系统回到吸附塔内。

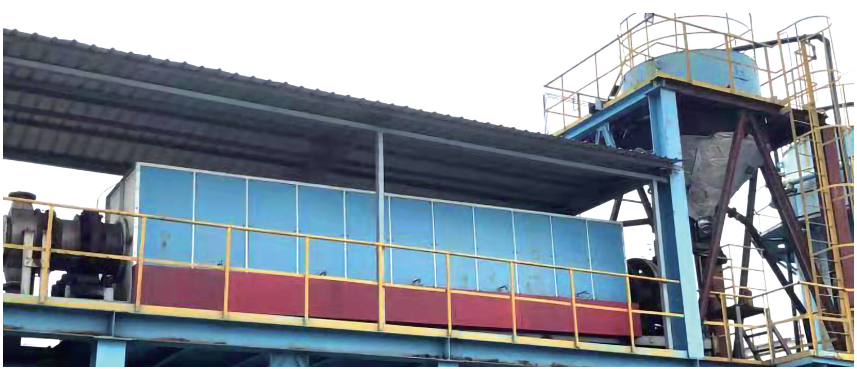

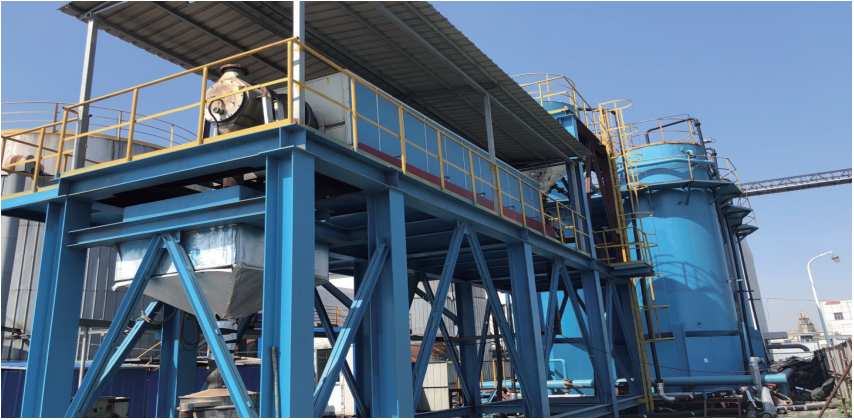

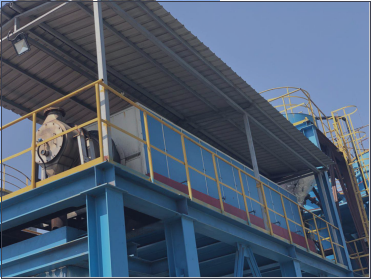

生物焦再生系统

生物焦再生系统采用高温加热再生工艺。 再生过程中，进料方式为振动给料；轴向出料，可变频调速。分为电加热或天然气加热两种方式，控温方式为 PID智能仪表、电动执行器自动控温，七区控温，触摸屏管理。300℃生物焦开始再生。工作压差：微正压，再生系 统内设置不同温度区，进料通过不同温度区逐步升温加热至650℃，再生时间约为2h。

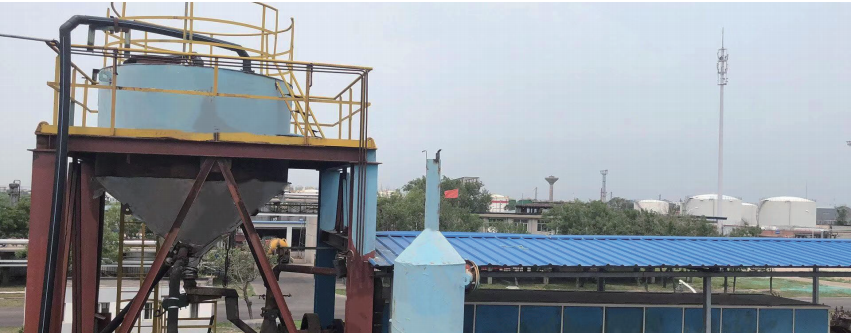

工程案例

项目名称 中石化某分公司废水提标处理工程      设备装置

废水种类：石化废水                          单级吸附塔，直径均为3m，塔高为10m，数量为6座

处理规模：7200t/d                          上升流速为7m/h,停留时间42min

进水COD浓度：60~100mg/L                    生物焦颗粒粒径3-5mm

出水效果：COD≤30mg/L                      再生装置再生量为3t/d

工艺流程：生物焦一级吸附

运营时间：2016年1月1日起开始运营

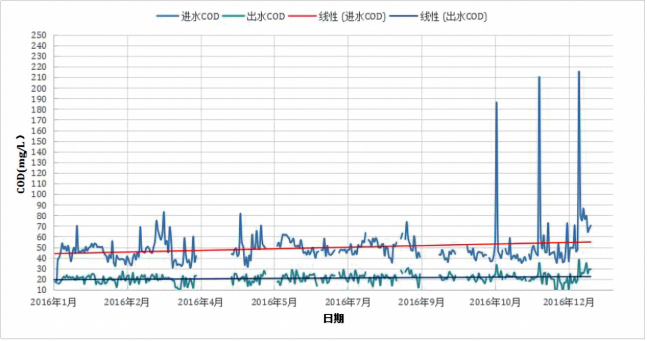

工程2016年全年运行数据案例

工程优势

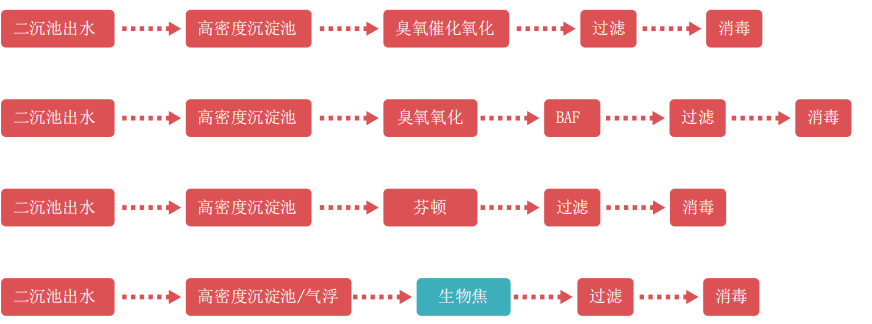

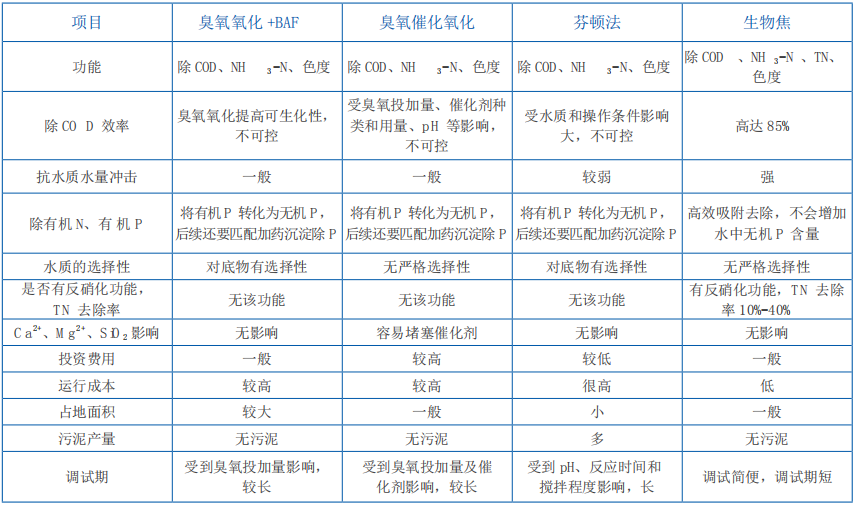

深度处理工艺对比
